Cena
1,10 Eur s DPH
Kód produktu
P000139-1
■ DIN 7643
Povrchová ochrana: Galvanický zinek

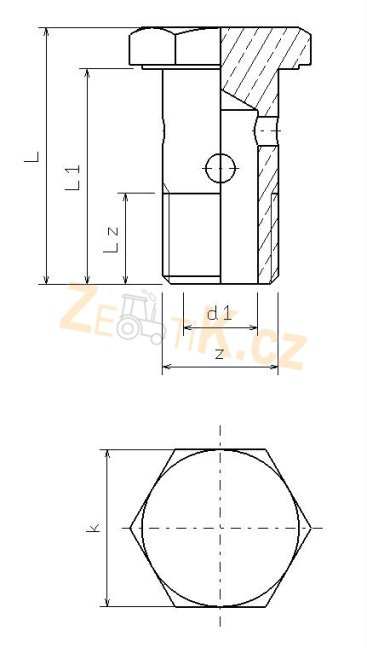

Rozměry v tabulce podle nákresu:
| rozměr: | M8x1 | M10x1 | M12x1,5 | M14x1,5 | M16x1,5 | M18x1,5 | M22x1,5 |
| celková délka (L) | 21 | 24 | 29 | 31 | 33 | 37 | 45 |
| délka pod hlavou (L1) | 17 | 19 | 24 | 26 | 28 | 32 | 39 |
| délka závitu (Lz) | 9,5 | 10 | 13 | 12 | 19 | 19 | 15 |
| závit (z) | M8x1 | M10x1 | M12x1,5 | M14x1,5 | M16x1,5 | M18x1,5 | M22x1,5 |
| průměr dutiny (d1) | 4 | 5 | 6,5 | 8 | 10 | 13 | 17 |
| hlava klíč (k) | 12 | 14 | 17 | 19 | 22 | 24 | 27 |
Duté šrouby pro trubku s vnějším průměrem 4 - 5 mm mají 2 nebo 3 otvory dle volby výrobce. Duté šrouby pro trubku s vnějším průměrem 6 mm v obvyklém provedení (viz c3 + d5) mají 3 nebo 4 otvory.
